注塑機的基本参數解析

注塑機的基本参數能較好地反映出注塑成型制品的大小，注塑機的做功能力以及对被加工物料的種類，品級範圍和制品質量的評估，是設计，制造，選擇和使用注塑機的依據。

注塑量

在对空注射条件下，注塑螺杆或柱塞作一次Z大注塑行程时，注塑系統所能达到的Z大注出量。

該参數在一定程度上反映了注塑機的加工能力，标志着該注塑機能成型塑料制品的Z大質量，

是注塑機的一个重要参數，注塑量一般有二種表示方式，一種以PS为标準(密度

p=1.05g/cm3)用注出熔體的質量(g)表示，另一種是用注出熔體的容積(cm3)来表示

根據定義，注塑螺杆一次所能注出的Z大注塑容量的理論值为:螺杆头部在其垂直與軸線方向的Z大投影面積與注塑螺杆行程的乘積。QL=π/4 D2 S

注塑機在工作过程中是达不到理論值的，因为塑料的密度随温度，壓力的變化而發生相應變化，，因此，注塑容量需作适當修正，修正後的注塑容量为Q=aQL =π/4 D2 Saa一一射出系數，一般为0.7~0.9，在注塑機上加工塑料制品，一般制品的質量及澆注系統總用料量以不过注塑機注塑量的25%-70%为好。

注塑壓力

螺杆或柱塞端面作用干熔體單位面積上的力，注塑壓力的大小與注塑機結構，流動陰力，制品形狀，塑料的性能，塑化方式，塑化温度，模具結構，模具温度和对制品精度要求等因素有關，實際生産中，注塑壓力能在機器容許的範圍內調节，注塑壓力的大小要根據實際情况進行選用，一般注塑壓力選擇範圍如下。

A、物料流動性好，制品形狀簡單，臂厚較大，一般注塑壓力小于340-540Kgf/cm2。适用于LDPE,PA等物料的加工。

B、物料熔體黏度較低，制品精度一般，注塑壓力为680-980Kaf/cm2。适用干PS.HDPE等物料的加工。

C、物料熔體黏度中等或較高，制品精度有要求，形狀复雜，注塑壓力为980-1370Kgf/cm2。适用于PPPC等物料的加工。

D、 物料熔體黏度高，制品为薄壁，长流程，精度要求高，形狀复雜，注塑壓力为1370-1670Kqf/cm2 。話用干增強尼龍，聚砜,聚苯醚等物料的加工。

E，加丁精密微型制品时，注塑壓力可达到2260-2450Kgf/cm2以上。

为滿足注塑精密制品或成型結構形狀复雜的制品和工程結構震件的加工要求，使注塑機加工話應能力增強，縮短成型周期，提高産品質量，注塑壓力有提高的趨勢。

注塑速度

熔體通过噴嘴後就开始冷卻了，为了及时把熔體注入模具型腔，得到密實均勻和高精度的制品，必須在短时間內把熔體充滿模腔，除了必須有足夠的注塑壓力外，還必須有一定的流動速率，用来表示熔體充模速度快慢特性的参數。

塑化能力

在單位时間內所能塑化的物料量，一般螺杆的塑化能力與螺杆轉速，驅動功率，螺杆結構，物料性能等有關，注塑機的塑化裝置應能在規定的时間內确保能夠提供足夠量的塑化均勻的熔體，塑化能力應與注塑機整个成型周期配合协調，一般注塑機的理論塑化能力大于實際所需量的20%左右。

合模力

合模機構施干模具上的Z大夾緊力。在此力作用下，模具不應被頂开，它在一定程度上反應出注塑機所能加工制品的大小，是一个重要参數，我们公司采用Z大合模力作为注塑機的規格标稱，當熔體以一定速度和壓力注入模腔前，需克服流經噴嘴，流道，澆口等處的阻力，会損失一部分壓力，但熔體在充模时還具有相當高的壓力，此壓力稱为模腔內的熔體壓力，簡稱模腔壓力，模腔壓力在注塑时形成的脹模力将会使模具頂开，为确保制品成型完全符合精度要求，合模系統必須有足夠的合模力来鎖緊模具。

在注塑时，为了使模具不被模腔壓力所形成的脹模力頂开，合模力F=KPcpA(F 合模力Kq; K安全系數，一般取1~2: Pcp模腔內的平均壓力Kaf/cm2: A制品和澆注系統在模具分型面上的Z大投影面積cm2。) Pcp模腔平均壓力是一个比較难确定的數值，它受到注塑壓力，成型工藝条件，物料性能，模具結構，噴嘴和澆道形式，模具温度，制品形狀和精度要求等因素的影響。

参考表2-1選擇。

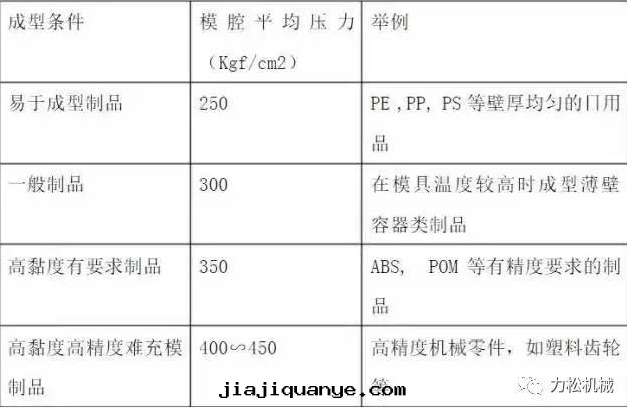

表2-1 模腔平均壓力與成型制品的關系

按表2-1選擇模腔平均壓力，結果較粗略，多數情况下，可用流长比(1) (熔體流經自澆口到制品邊緣的JI限流程與制品壁厚之比值)，反映流道阻力，用黏度系數a表示物料流動特性。用查图(表)计算法，确定模腔平均壓力。

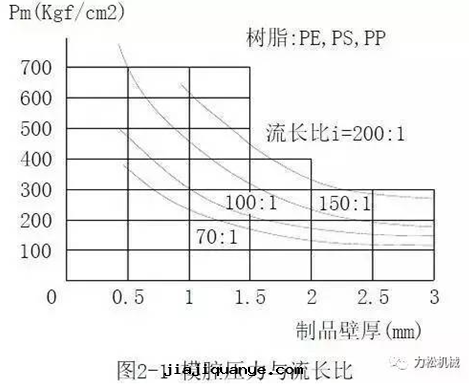

Pep=aPm(a塑料的黏度系數:Pm为根據流长比由图2-1查出的模腔壓力值)

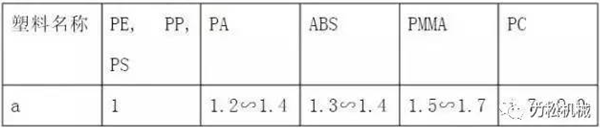

表 2-2塑料盐度系數

合模力的選取很重要，若選用注塑機的合模力不夠，在成型时易使制品産生飛邊，不能成型壁制品，若合模力選用过大，容易壓壞模具，制品內應力增大和造成不必要的浪費，近年来，由于改善了塑化機構的效能，改進了合模機構，提高了注塑速度並實現其过程控制，注塑機的合模力有明顯的下降。

合模系統的基本尺寸

直接關系到所能加工制品的範圍和模具的安裝，定位等，主要包括:模闆尺寸，拉杆間距，模闆間Z大开距，動模闆行程，模具厚度，調模行程。

模闆尺寸與拉杆間距

表示模具安裝面積的主要参數，模闆尺寸决定模具的长度和宽度，它應能安裝制品質量不过注塑機注塑量的一般制品的模具，模闆面積大約是注塑機,Z大成型面積的4~10倍，並能用常規方法将模具安裝到模闆上，可以说模闆尺寸限制了注塑機的Z大成型面積，拉杆間距限制了模具尺寸。
