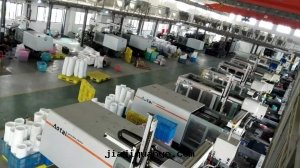

簡述大型注塑機結構功能

大型注塑機又名注射成型機或注射機。它是将热塑性塑料或热固性塑料利用塑料成型模具制成各種形狀的塑料制品的主要成型設備。分为立式、卧式、全電式。注塑機能加热塑料，对熔融塑料施加高壓，使其射出而充滿模具型腔。注塑機又名注射成型機或注射機，很多工廠叫啤機（pi ji）,注塑産品叫啤件。它是将热塑性塑料或热固性料利用塑料成型模具制成各種形狀的塑料制品的主要成型設備。注塑機按照注射裝置和鎖模裝置的排列方式，可分为立式、卧式和立卧复合式。

組成：

zy-623注塑機通常由注射系統、合模系統、液壓傳動系統、電气控制系統、潤滑系統、加热及冷卻系統、安全監測系統等組成。

注射系統

注射系統的作用：注射系統是注塑機最主要的組成部分之一，一般有柱塞式、螺杆式、螺杆預塑柱塞注

射式3種主要形式。應用最廣泛的是螺杆式。其作用是，在注塑料機的一个循环中，能在規定的时間內将一定數量的塑料加热塑化後，在一定的壓力和速度下，通过螺杆将熔融塑料注入模具型腔中。注射結束後，对注射到模腔中的熔料保持定型。

注射系統的組成：注射系統由塑化裝置和動力傳遞裝置組成。

螺杆式注塑機塑化裝置主要由加料裝置、料筒、螺杆、过胶組件、射嘴部分組成。動力傳遞裝置包括注射油缸、注射座移動油缸以及螺杆驅動裝置（熔胶馬达）。

合模系統

合模系統的作用：合模系統的作用是保證模具闭合、开啟及頂出制品。同时，在模具闭合後，供給模具足夠的鎖模力，以抵抗熔融塑料進入模腔産生的模腔壓力，防止模具开縫，造成制品的不良現狀。

合模系統的組成：合模系統主要由合模裝置、機絞、調模機構、頂出機構、前後固定模闆、移動模闆、合模油缸和安全保護機構組成。

液壓系統

液壓傳動系統的作用是實現注塑機按工藝过程所要求的各種動作提供動力，並滿足注塑機各部分所需壓力、速度、温度等的要求。它主要由各自種液壓元件和液壓輔助元件所組成，其中油泵和電機是注塑機的動力来源。各種阀控制油液壓力和流量，從而滿足注射成型工藝各項要求。

電气控制

電气控制系統與液壓系統合理配合，可實現注射機的工藝过程要求（壓力、温度、速度、时間）和各種程序動作。主要由電器、電子元件、儀表（見右下图）、加热器、傳感器等組成。一般有四種控制方式，手動、半自動、全自動、調整。

加热/冷卻

加热系統是用来加热料筒及注射噴嘴的，注塑機料筒一般采用電热圈作为加热裝置，安裝在料筒的外部，並用热電偶分段检測。热量通过筒壁導热为物料塑化提供热源；冷卻系統主要是用来冷卻油温，油温过高会引起多種故障出現所以油温必須加以控制。另一處需要冷卻的位置在料管下料口附近，防止原料在下料口熔化，導致原料不能正常下料。

潤滑系統

潤滑系統是注塑機的動模闆、調模裝置、連杆機鉸、射台等處有相对運動的部位提供潤滑条件的回路，以便減少能耗和提高零件壽命，潤滑可以是定期的手動潤滑，也可以是自動電動潤滑。

安全監測

注塑機的安全裝置主要是用来保護人、機安全的裝置。主要由安全門、安全擋闆、液壓阀、限位开關、光電检測元件等組成，實現電气——機械——液壓的联鎖保護。

監測系統主要对注塑機的油温、料温、系統超载，以及工藝和設備故障進行監測，發現异常情况進行指示或報警。
